超棒圖解！落地式鋼管腳手架架體構造及要求

建筑安全技術與管理2022-07-18

源自 | 北京城建資料

整理 | 豆丁施工，僅供參考學習

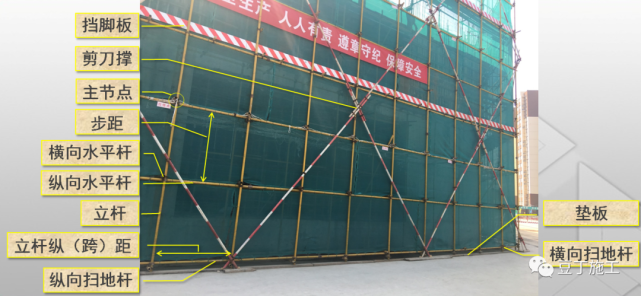

術語解釋

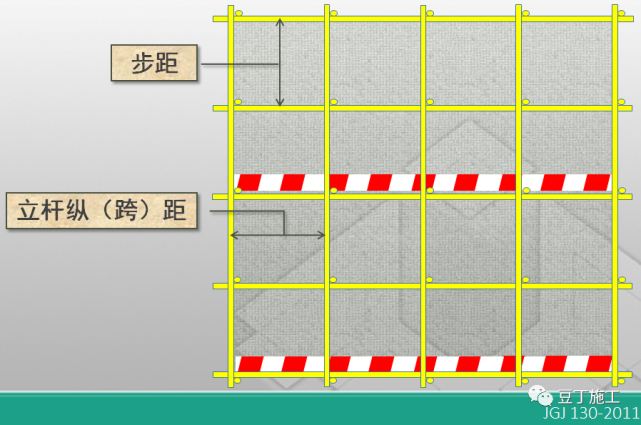

步距：上下水平桿軸線間的距離。

立桿縱（跨）距：腳手架縱向相鄰立桿之間的距離。

立桿橫距：腳手架橫向相鄰立桿之間的距離。

架體構造-立桿

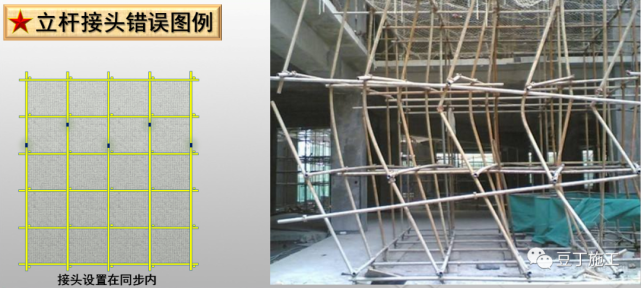

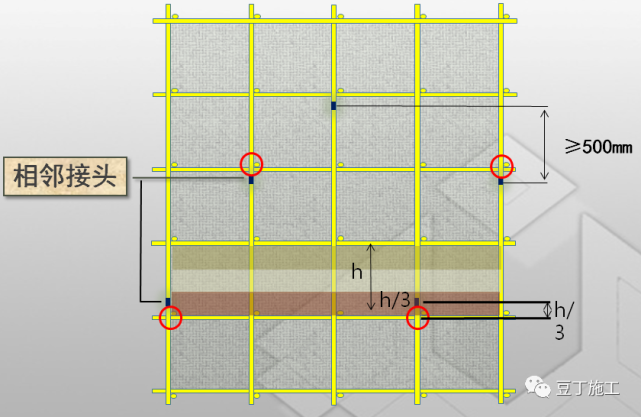

立桿對接接長時：

1、應交錯布置；

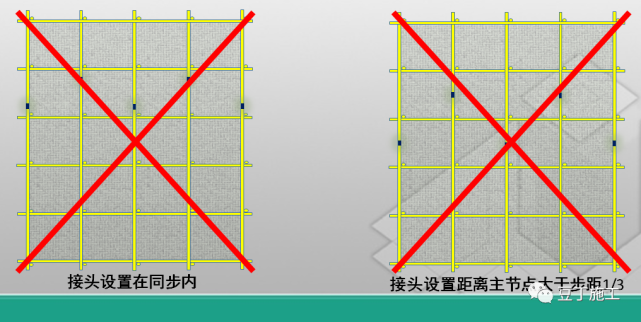

2、兩根相鄰立桿的接頭不應設置在同步內；

3、同步內隔一根立桿的兩個相隔接頭在高度方向錯開的距離不易小于500mm。

4、各接頭中心至主節點的距離不宜大于步距1/3。

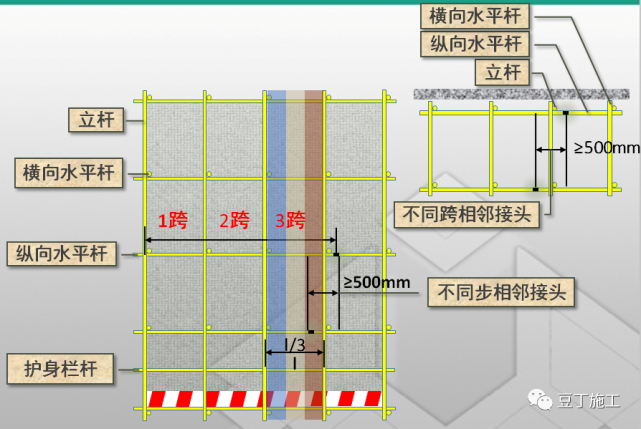

架體構造-縱向水平桿

1、縱向水平桿應設置在立桿內側，單根桿長度不應小于3跨；

2、應用對接扣件連接或搭接。

不同步或不同跨兩個相鄰接頭在水平方向錯開的距離不應小于500mm；各接頭中心至最近主節點的距離不應大于縱距的1/3；

3、縱向水平桿應作為橫向水平桿的支座，用直角扣件固定在立桿上；

4、欄桿應搭設在外立桿的內側，護身欄桿應居中設置。

5、應四周交圈設置，并用直角扣件與內外角部立桿固定。

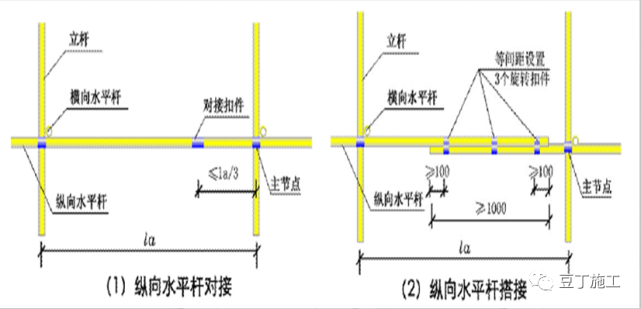

縱向水平桿搭接方式：

1、縱向水平桿采用對接扣件進行對接的方式；

2、縱向水平桿搭接方式；應等間距設置3個旋轉扣件，同時端部扣件改變的邊緣至桿端距離不應小于100mm。

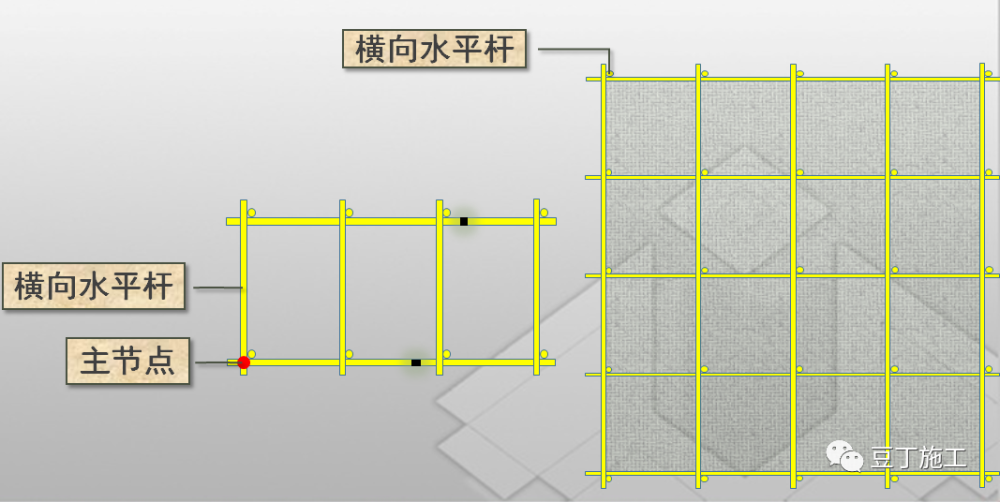

架體構造-橫向水平桿

1、主節點處必須設置一根橫向水平桿，用直角扣件扣接且嚴禁拆除；

2、縱向水平桿應作為橫向水平桿的支座，用直角扣件固定在立桿上；

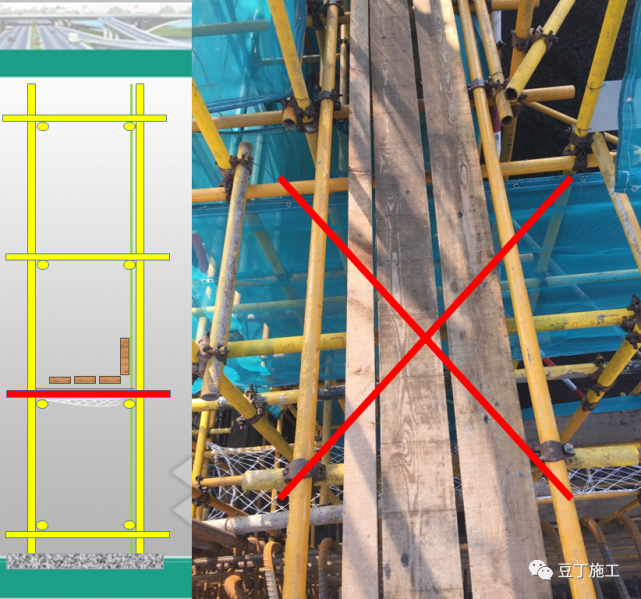

當時用沖壓鋼腳手板、木腳手板、雙排腳手架的橫向水平桿的一端應用直接扣件固定在縱向水平桿上。

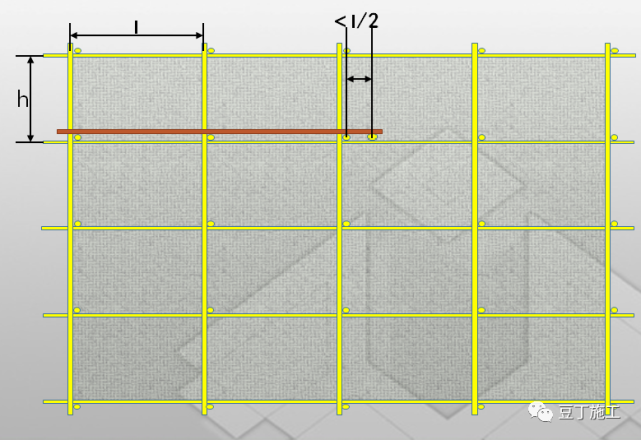

作業層上非主節點處的橫向不平桿，宜根據支承腳手板的需要等間距設置，最大間距不應大于縱距的1/2。

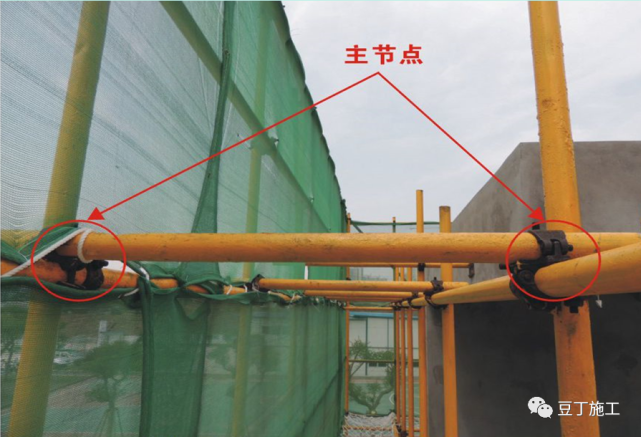

架體構造-主節點

腳手架立桿、縱向水平桿、橫向水平桿三桿緊靠的扣接點。

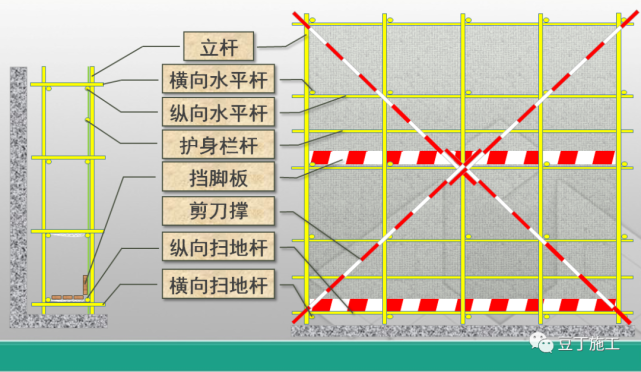

架體構造-剪刀撐

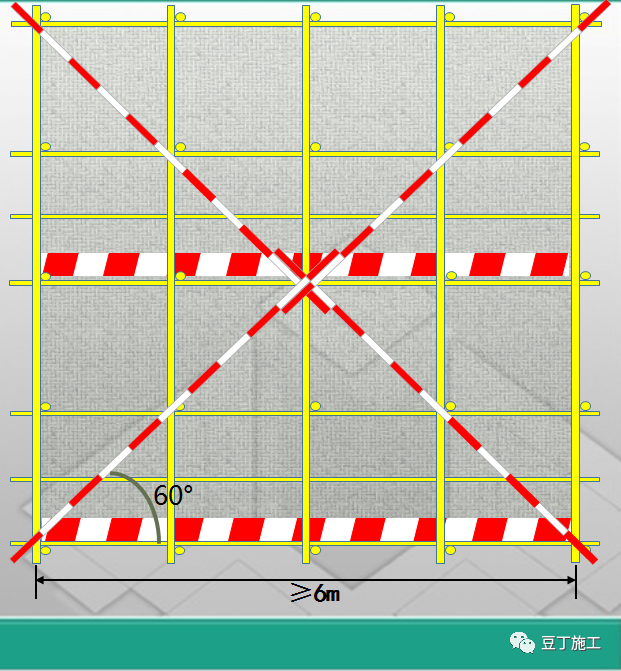

1、每道剪刀撐寬度不應小于4跨，且不應小于6米。

強制性條文：

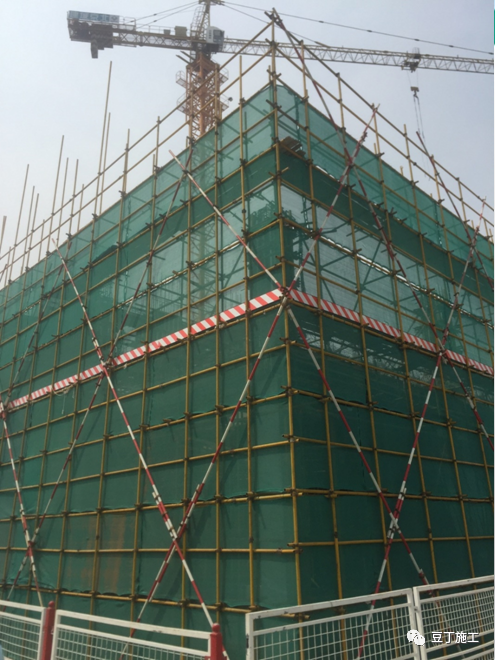

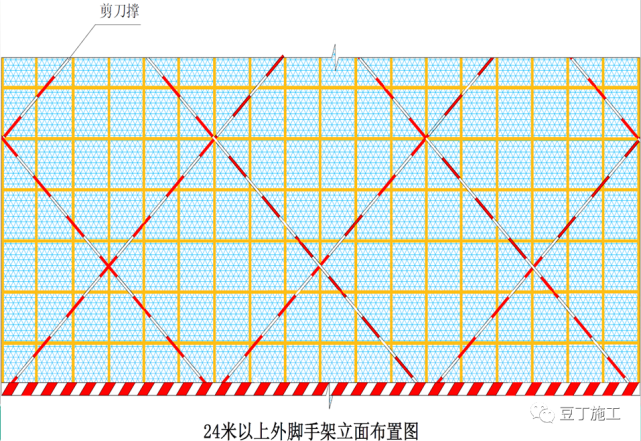

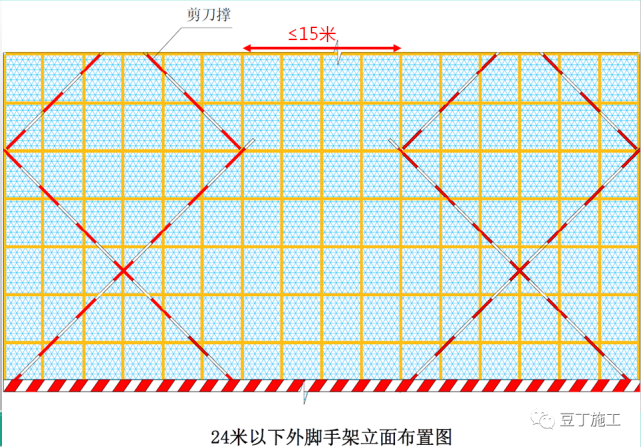

高度在24m及以上的雙排腳手架應在外側全立面連續設置剪刀撐；高度在24米以下的單、雙排腳手架，均應必須在外側兩端、轉角及中間間隔不超過15m的立面上，個設置一道剪刀撐，并應由底至頂連續設置。

但是：DB11/945-2012中第2.4.15條規定：

腳手架應在外側全立面連續設置剪刀撐。（該條文為強制性條文）

北京地區無論腳手架搭設高度是否在24米以下，都要進行全立面連續設置剪刀撐。

剪刀撐斜桿應用旋轉扣件固定在與之相交的橫向水平桿的伸出端或立桿上，旋轉扣件中心線至主節點的距離不易大于150mm，（端頭伸出扣件蓋板邊緣長度不應小100mm。）

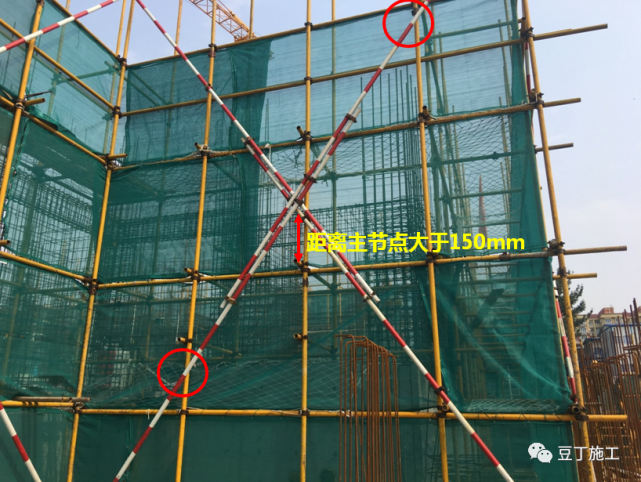

圖片中剪刀撐斜桿未固定在與之相交的橫向水平桿的伸出端或立桿上。旋轉扣件距主節點大于150mm。

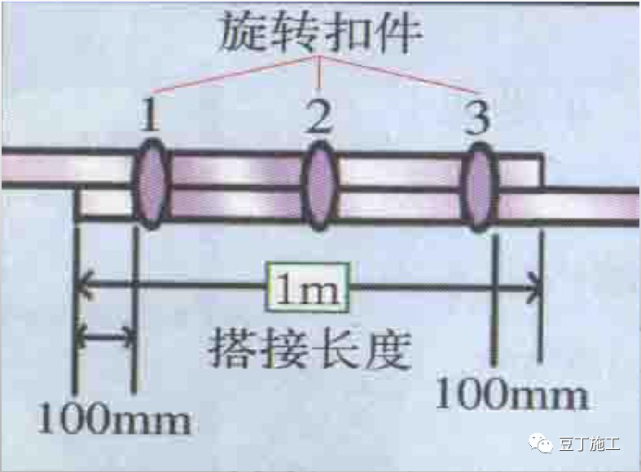

剪刀撐應采用搭接或對接方式，搭接長度不應小于1m，并應采用不少于2個旋轉扣件固定。端部扣件蓋板的邊緣至桿端距離不應小于100mm。

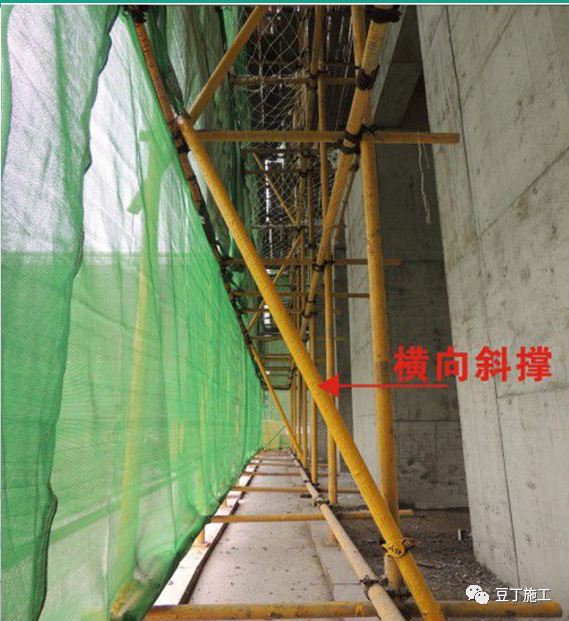

架體構造-橫向斜撐

強制性條文：

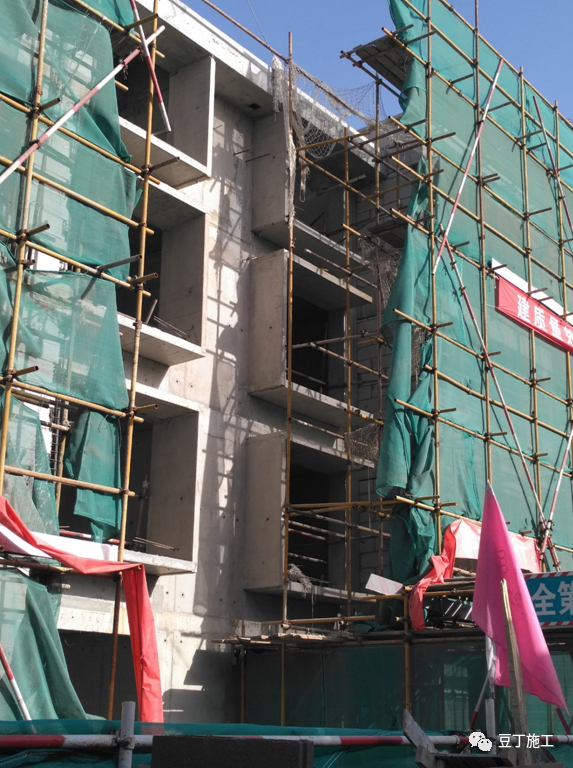

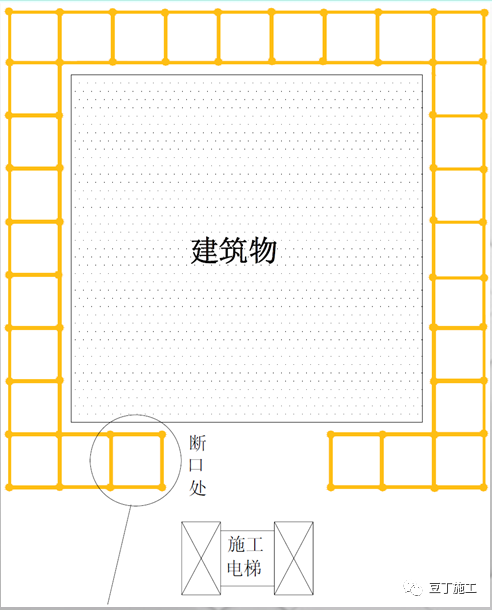

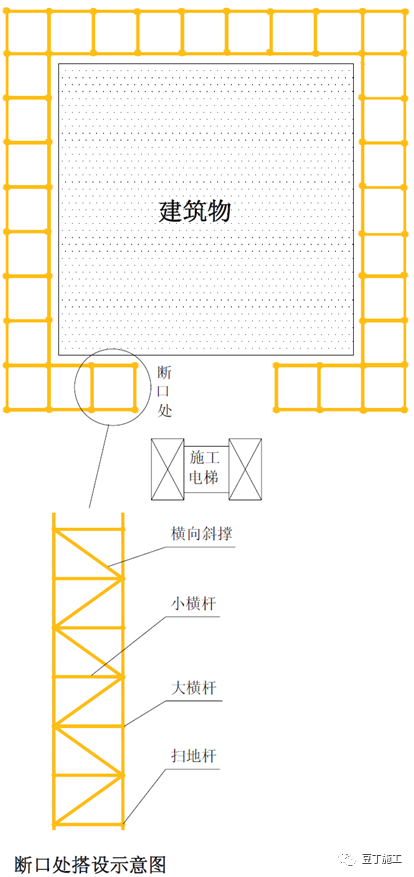

開口型雙排腳手架的兩端均必須設置橫向斜撐。

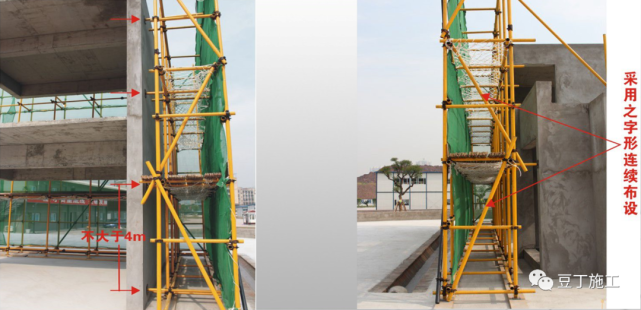

雙排腳手架橫向斜撐規定：

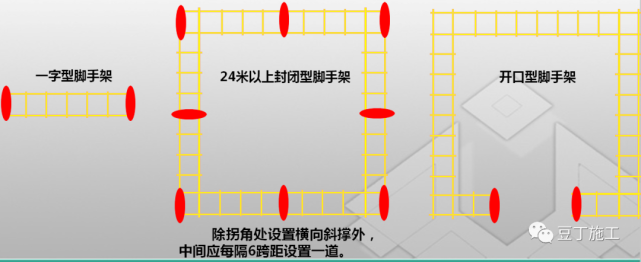

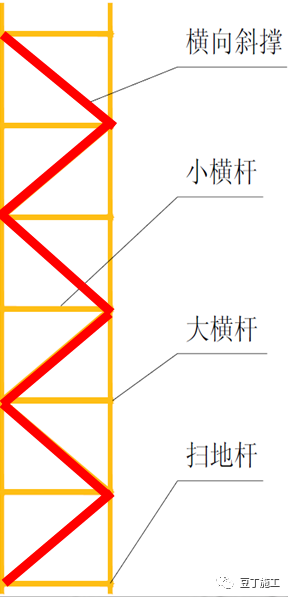

橫向斜撐應在同一節間，有底至頂呈之字形連續布置。高度在24m以上的封閉型腳手架，除拐角應設置橫向斜撐外，中間應每隔6跨距設置一道。

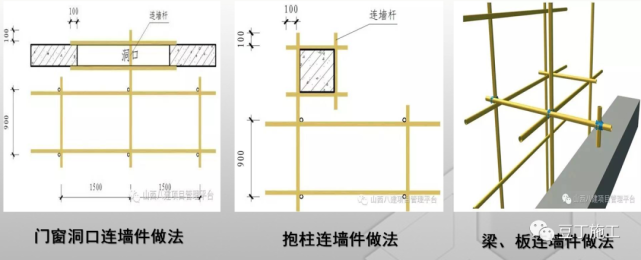

架體構造-連墻件

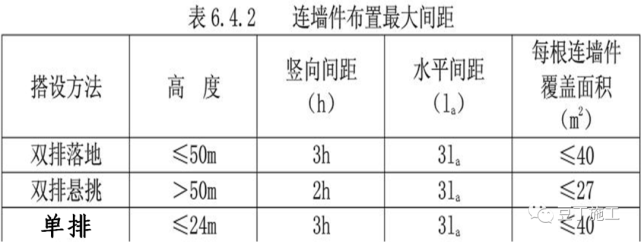

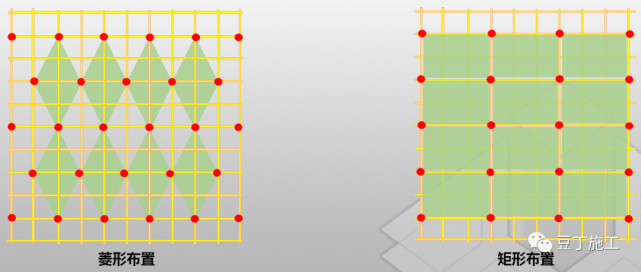

連墻件與主節點的間距有明確的要求，連墻件的設置是按照腳手架的步距與縱距設置，不是按照距離設置的。

定義：連墻件是指將腳手架架體與建筑主體結構連接，能夠傳遞拉力和壓力的構件。

分類

1、柔性連墻件

一般采用細鋼筋、繩索、

雙股或多股鐵絲進行拉結。只承受拉力和主要起防止腳手架外傾的作用，現在腳手架禁止使用柔性連墻件。

2、剛性連墻件

采用鋼管、扣件或預埋件等剛性拉桿或構件組成的連墻件為剛性連墻件。其連接構造即可承受拉力、又可承受壓力。

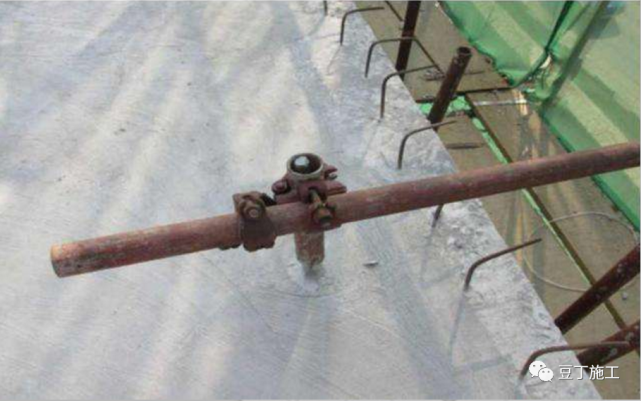

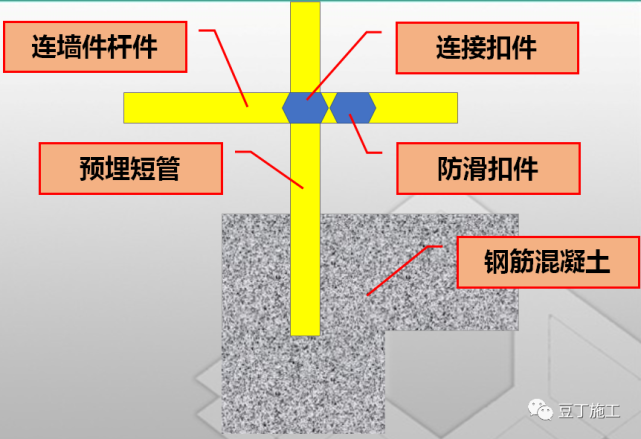

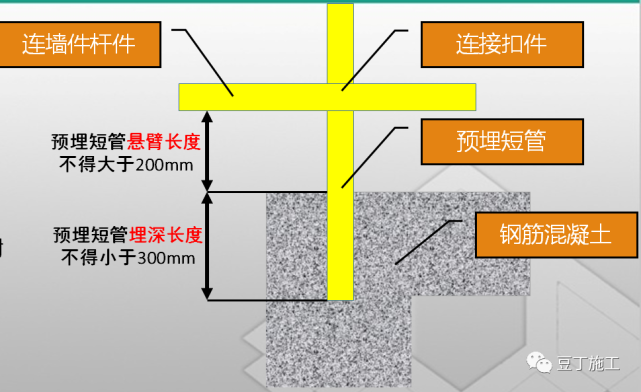

預埋鋼管做法

腳手架相應規范中沒有明確預埋桿件的詳細做法，本預埋鋼管做法出自《龍門架及井架物料提升機安全技術規范（JGJ 88-2010）》中附墻架構造圖掃地桿縱下橫上圖解，該做法與腳手架預埋鋼管式連墻件做法相似，故采用該做法作為依據。

連墻件規定：

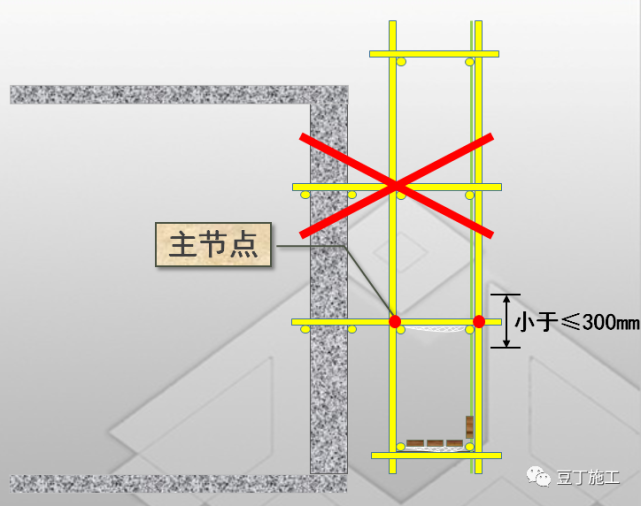

1、應靠近主節點設置，偏離主節點的距離不應大于300mm；

2、應從底層第一步縱向水平桿處開始設置；

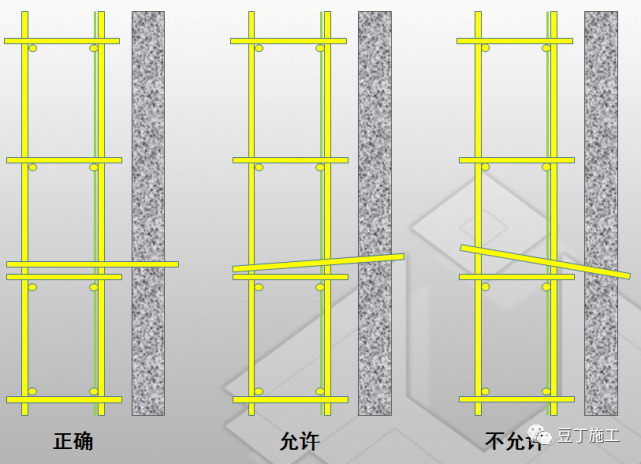

3、連墻件中的連墻桿應呈水平設置，當不能水平設置時，應向腳手架一端下斜連接。

DB11/945-2012中規定：雙排鋼管腳手架連墻件應與內外排立桿連接。

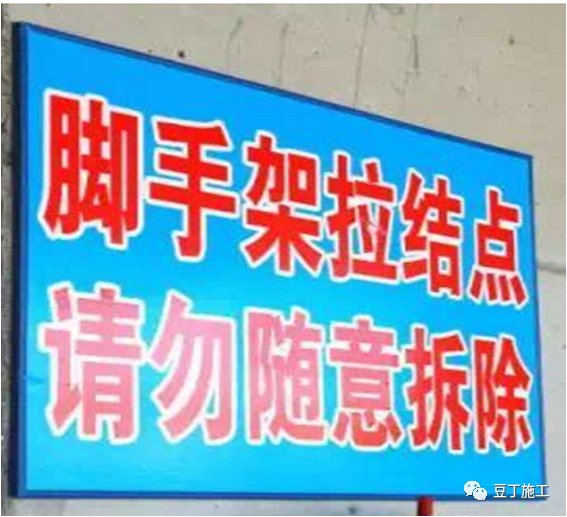

連墻件桿件應涂刷警示色，并張掛拉結點警示標志。

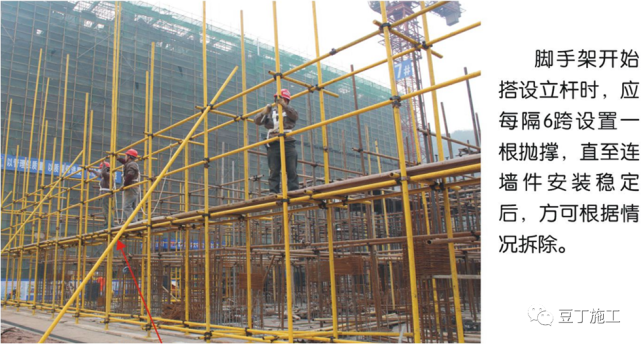

架體構造-拋撐

拋撐與地面傾角在45°~60°之間，至主節點距離不應大于300mm。

架體構造-防滑扣件

當采用扣件連接時，所傳遞的荷載超過扣件的抗滑承載力時，扣件將沿桿件滑移，一個直角扣件連接承載力計算不滿足要求，可采用雙扣件連接。

架體構造-掃地桿

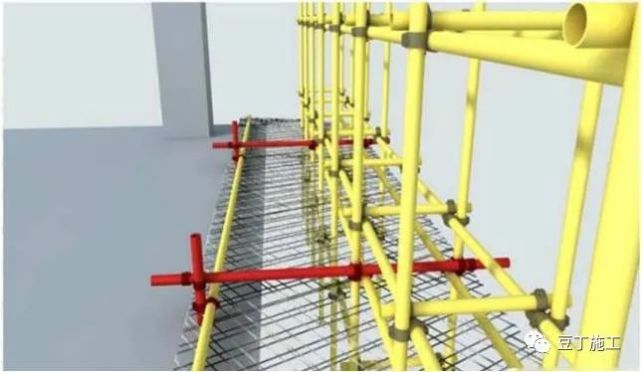

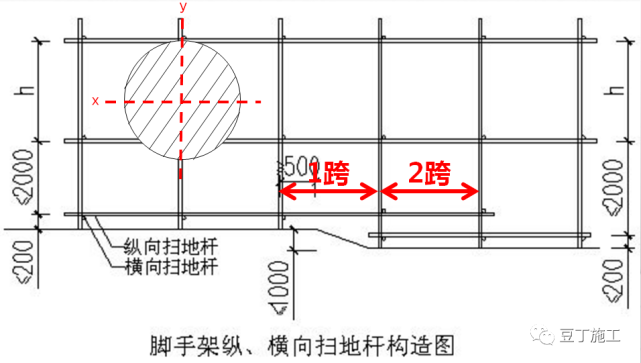

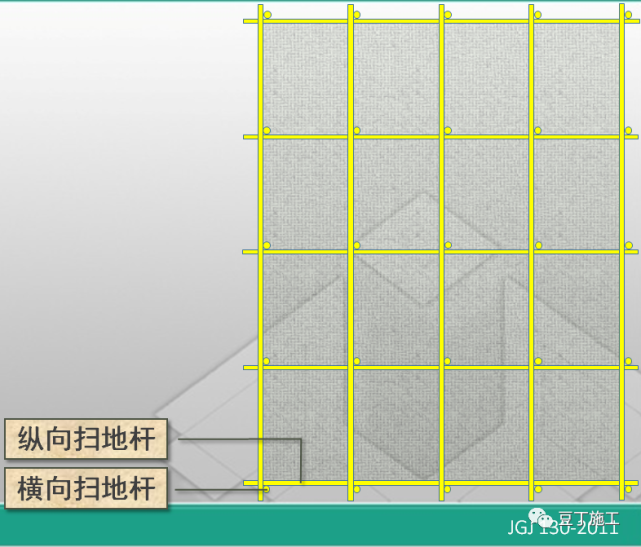

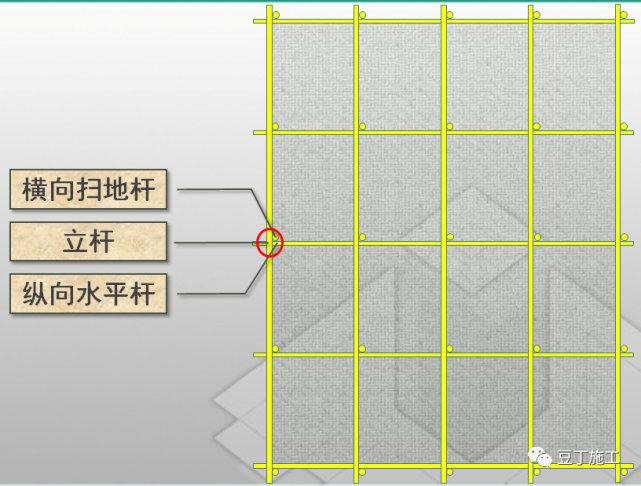

腳手架必須設置縱、橫向掃地桿。

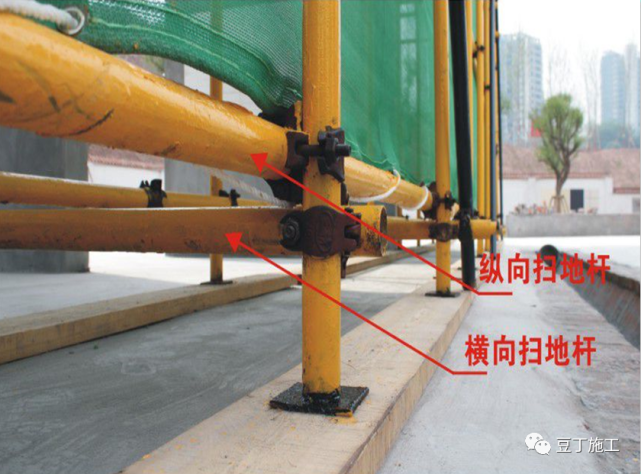

縱向掃地桿應采用直角扣件固定在距鋼管底端不大于200mm處的立桿上。

橫向掃地桿應采用直角扣件固定在緊靠縱向掃地桿下方的立桿上。

強制性條文：

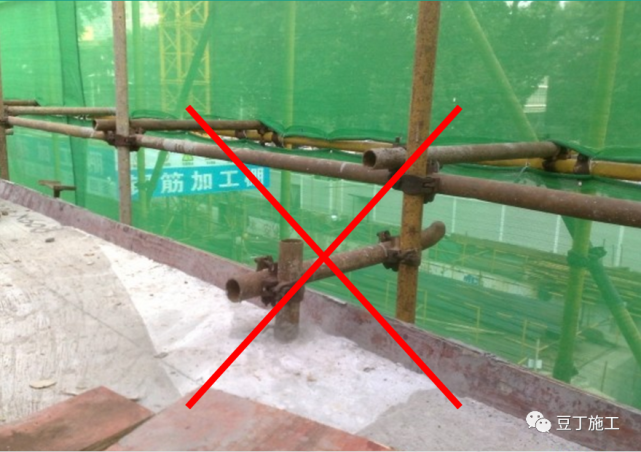

腳手架立桿基礎不在同一高度上時，必須將高處的縱向掃地桿向低處延長兩跨與立桿固定，高低差不應大于1m。靠邊上方的立桿軸線到邊坡的距離不應小于500mm。

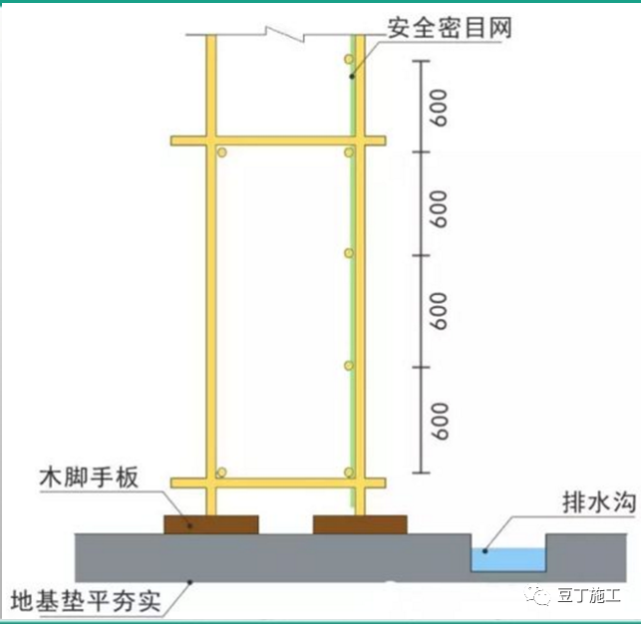

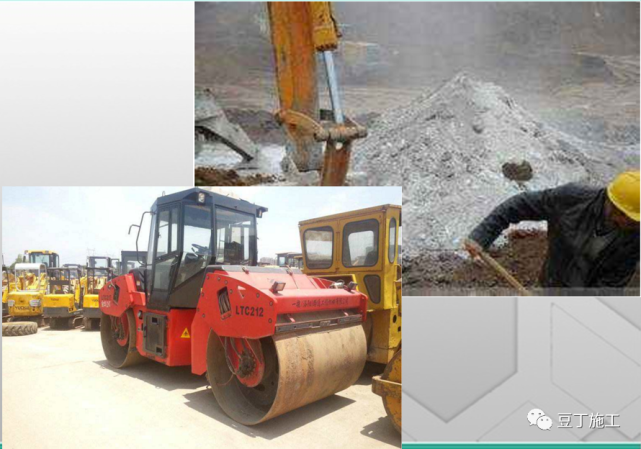

腳手架地基與基礎

1、腳手架地基與基礎的施工，應根據腳手架所受荷載、搭設高度、搭設場地土質情況與現行國家標準《建筑地基基礎工程施工質量驗收規范》GB50202的有關規定進行。

立桿基礎應按方案要求平整、夯實，并應采取排水措施。

2、腳手架基礎搭設在結構上的，應對結構進行承載力計算，并進行必要的回頂措施。

3、腳手架立桿底部設置墊板應采用長度不少于2跨、厚度不小于50mm、寬度不小于200mm的木墊板。通常施工現場使用腳手板進行墊板。

天然地基

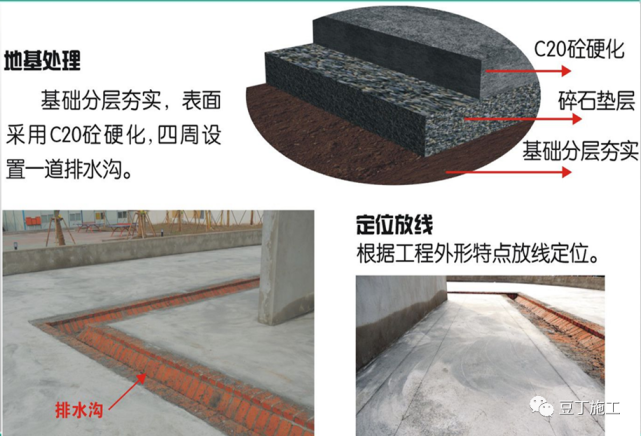

應根據地質勘察報告、腳手架所受荷載、搭設高度、搭設場地土質情況對腳手架地基單獨進行承載力驗算；腳手架搭設場地應平整、堅實，并使用C20混凝土硬化10cm，并設有排水措施。

回填土地基

壓實填土地基、灰土地基應符合國家標準（《建筑地基基礎設計規范》 （GB50007）、《建筑地基基礎工程施工質量驗收規范》（GB50202））相關規定進行。并經過見證取樣檢測合格后施工。

建筑結構地基

應根據國家標準（《建筑結構荷載規范》（GB50009））對支撐架體的建筑結構進行承載力驗算，當不能滿足承載力要求是應采取可靠的加固措施。

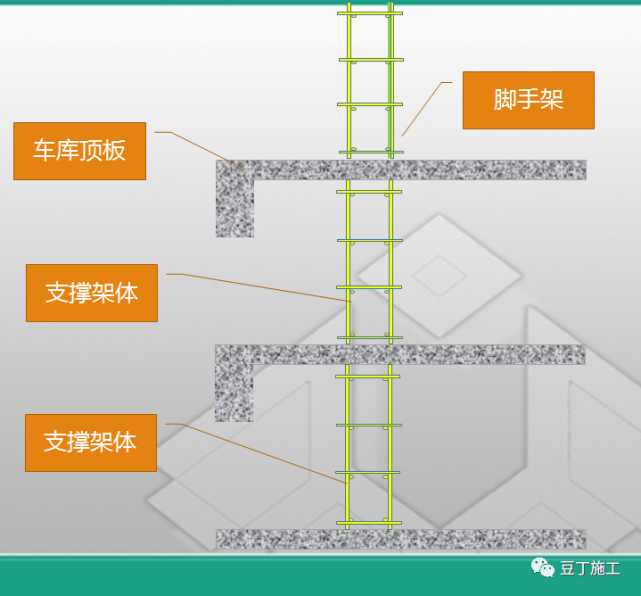

回頂：

腳手架基礎對應受力范圍內用鋼管或碗口架等增加支撐掃地桿縱下橫上圖解，以便將力層層傳遞削弱或者直接傳遞到底板，支撐的過程就是回頂。

架體構造-卸荷

卸荷規定：

DB11/T583-2015中規定，搭設高度超過35m的雙排腳手架應在架體約2/3高度處、架體轉角及開口等部位采用鋼絲繩進行卸荷。

鋼筋吊環不宜小于20mm。

鋼絲繩與結構銳角接觸部位應有防剪切措施。

落地雙排扣件式腳手架卸荷規定：

DB11/583-2015中規定，高度大于35米時，架體應采取卸荷措施，50m的落地扣件式雙排腳手架應采用雙立桿、分段卸荷等方法，并要求另行設計計算確定。

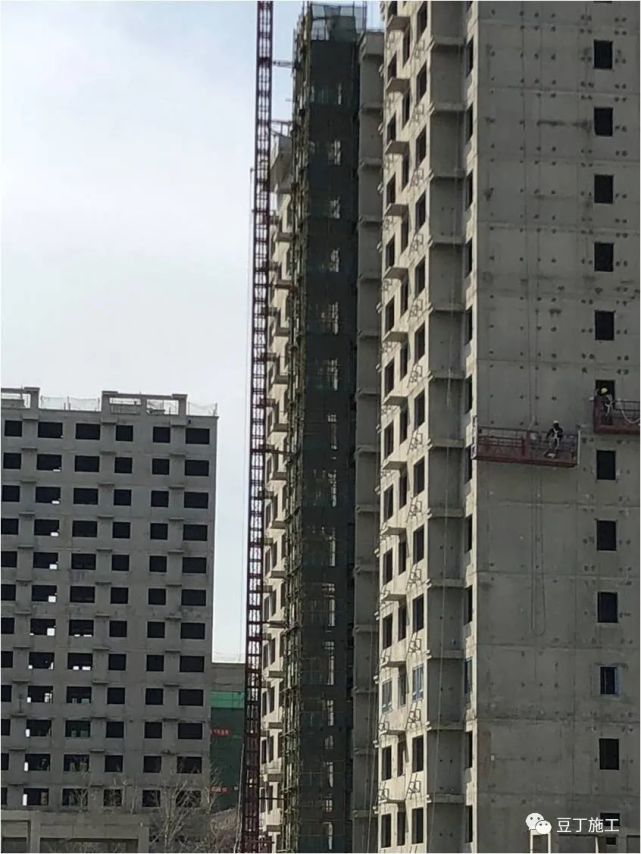

一般施工升降機防護架疏于管理，沒有按照危大工程進行管理，要編制專項方案，超過50米的專項方案，編制完成后要進行專家論證，同時雙立桿、分段卸荷等措施要到位。

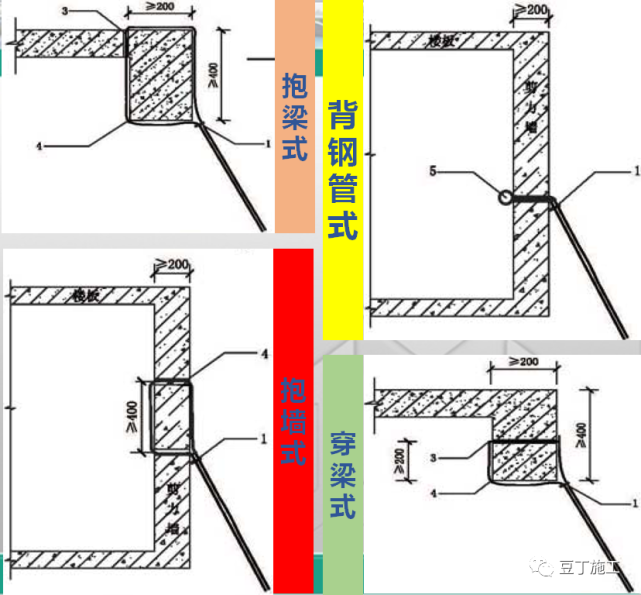

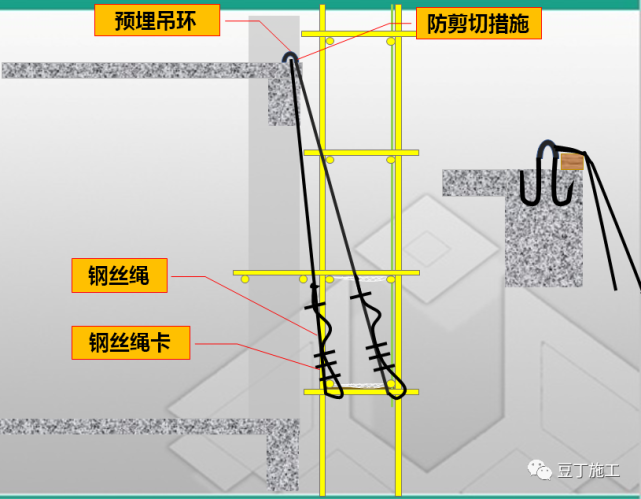

卸荷方式：

1、卸荷保險鋼絲繩上拉點可采用預埋直徑不小于20鋼筋錨環或穿梁、抱梁、抱墻、背鋼管等拉結方式。

2、采用穿墻、抱墻方式時，墻厚不小于200mm。

3、穿梁、抱梁，梁高不應小于400mm。

4、背鋼管做法，鋼絲繩需繞鋼管一周，鋼管1000mm長為宜，鋼管兩端用扣件鎖死防滑移。

架體構造-門洞

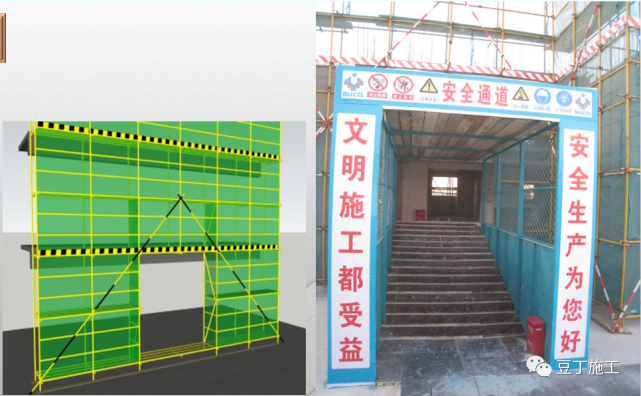

腳手架門洞主要用于人員的出入，施工材料的運輸，需要對腳手架搭設門洞。

架體構造-桁架

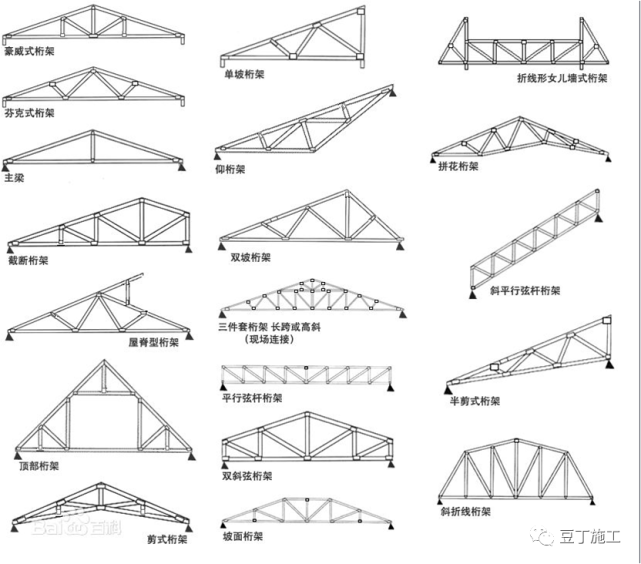

桁（héng）架 （jià）（truss）：一種由桿件彼此在兩端用鉸鏈連接而成的結構。桁架由直桿組成的一般具有三角形單元的平面或空間結構，桁架桿件主要承受軸向拉力或壓力，從而能充分利用材料的強度，在跨度較大時可比實腹梁節省材料，減輕自重和增大剛度。

桁架的種類繁多，JGJ130中所涉及的為“平行弦桿桁架”

架體構造-門洞

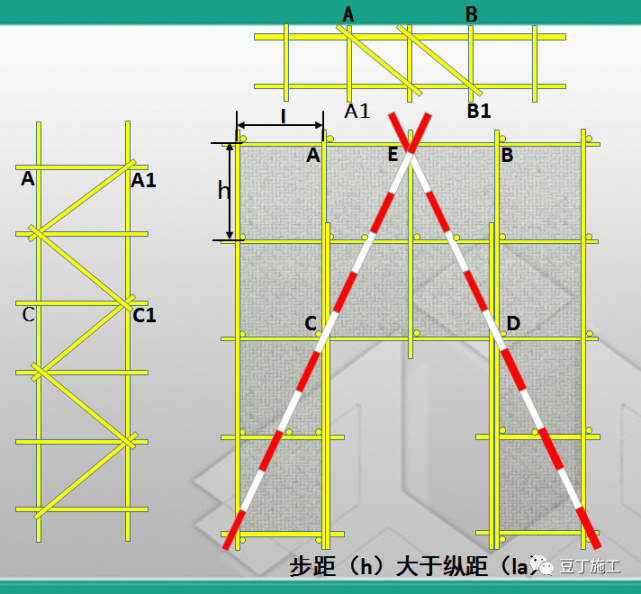

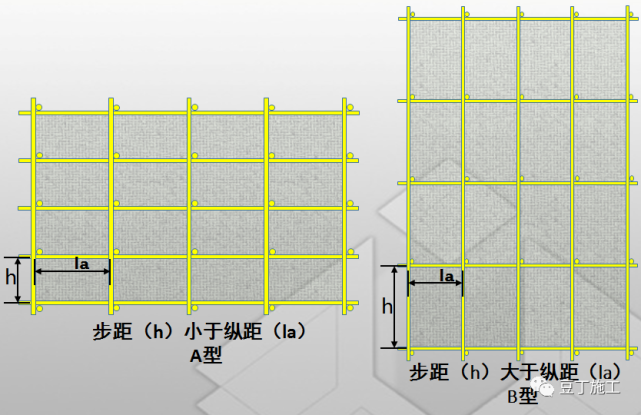

1、腳手架門洞宜采用上升斜桿、平行弦桿桁架結構型式，斜桿與地面的傾角α應在45°～60°之間，門洞桁架的型式宜按下列要求確定；

⑴當步距（h）小于縱距（la）時，應采用A型；

⑵當步距（h）大于縱距（la）時，應采用B型，并應符合下列規定：

①h=1.8m時，縱距 不應大于1.5m；

②h=2.0m時，縱距 不應大于1.2m。

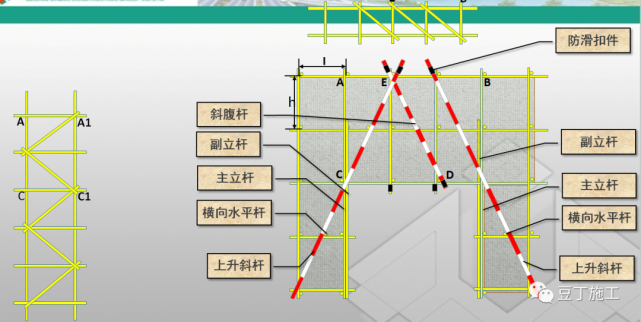

1、雙排腳手架門洞出的空間桁架，除下弦平面外，應在其余5個平面內的圖示節間設置一根斜腹桿；

2、斜腹桿宜采用旋轉扣件固定在與之相交的橫向水平桿的伸出端上，旋轉扣件中心線至主節點的距離不宜大于150mm。當斜腹桿在一跨內跨越2個步距時，宜在相交的縱向水平桿處，增設一根橫向水平桿，將斜腹桿固定在其伸出端上。

3、斜腹桿宜采用通長桿件，當必須接長使用時，宜采用對接扣件連接，也可采用搭接。

4、門洞桁架下的兩側立桿應為雙管立桿，副立桿高度應高于門洞口1～2步

5、門洞桁架中伸出上下弦桿的桿件端頭，均應增設一個防護扣件，該扣件宜緊靠主節點處的扣件。

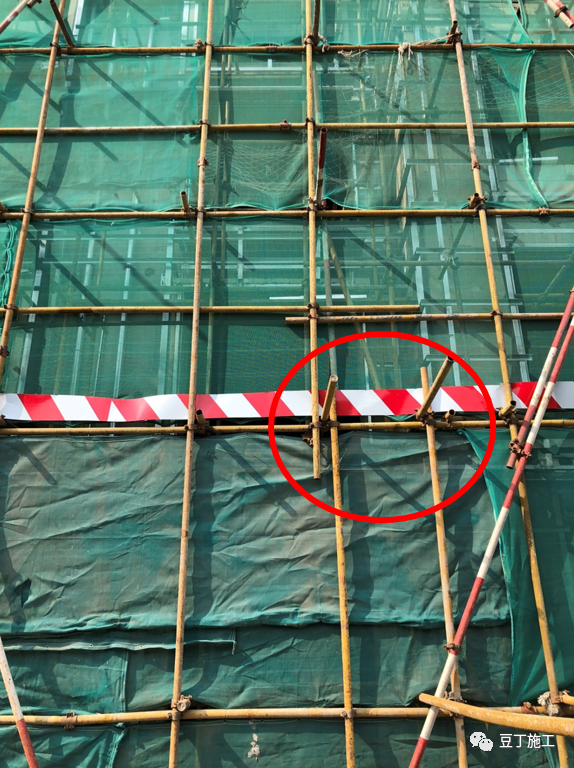

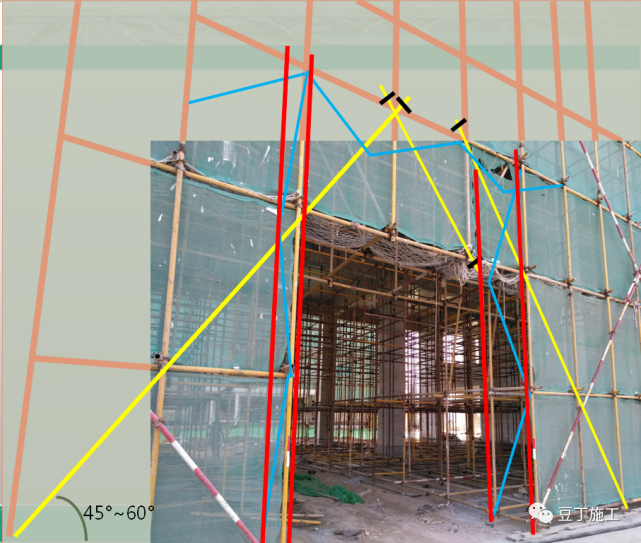

這是一張洞口搭設不規范的照片

1、通過圖片我們可以看出步距大于縱距，應采用規范中的B型門洞進行搭設。

2、挑空二根立桿，選擇平行弦桿桁架結構型式。

架體構造-立桿接長

強制性條文：

單排、雙排與滿堂腳手架立桿接長除頂層頂步外，其余各層各步接頭必須采用對接扣件連接。

架體構造-屋面防護

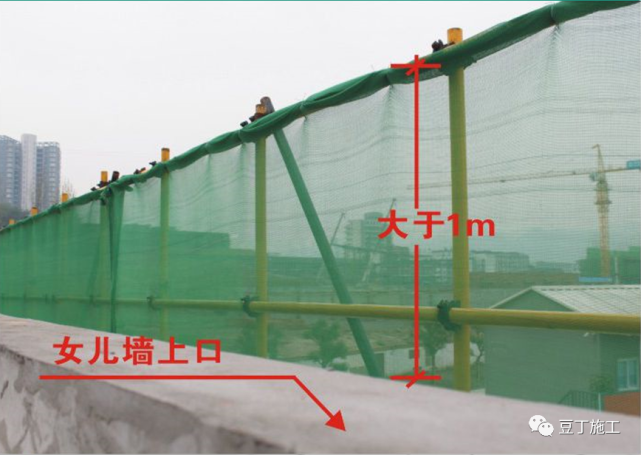

腳手架立桿頂端欄桿宜高出女兒墻上端1m，宜高出檐口上端1.5m。

檐口是指結構外墻體和屋面結構板交界處的屋面結構板頂。

一般說的屋面的檐口是指大屋面的最外邊緣處的屋檐的上邊緣。

腳手架宜高處檐口上端1.5米。
